　　鋼絲繩張力監測是在提升機在運行的過程中，對提升鋼絲繩和箕斗的有關參數進行實時監測，掌握鋼絲繩張力數據，同時能夠?qū)τ阡摻z繩張力不平衡等故障做出相應的報警，記錄故障數據，以便鋼絲繩的維護。具體方案如下:

　　◆監測系統

　　將壓力傳感器組合于鋼絲繩摩擦襯墊襯塊中，實現鋼絲繩壓力/張力的在線測量，若干傳感器壓力信號由微處理器實時采集處理、存儲，并利用無線傳輸方式發送到上位機，實現鋼絲繩張力的動態監測。

　　◆監測系統的硬件

　　將在線測量鋼絲繩張力檢測控制部件安裝于提升機滾筒內部，實現信號采集系統、無線發送接收系統和信號處理顯示，通過互聯網與遠程終端數據通訊及監控。

　　◆監測系統的軟件

　　采用L abWindows/CVl為開發平臺設計相關軟件系統，系統能夠?qū)崿F(xiàn)主要數據的運算、顯示、存儲、打印以及歷史查詢等功能，當出現鋼絲繩壓力/張力不平衡等事故狀態時能及時報警，并利用TCP/IP等通信協議實現遠程數據傳輸。

　　2.2 總體說明

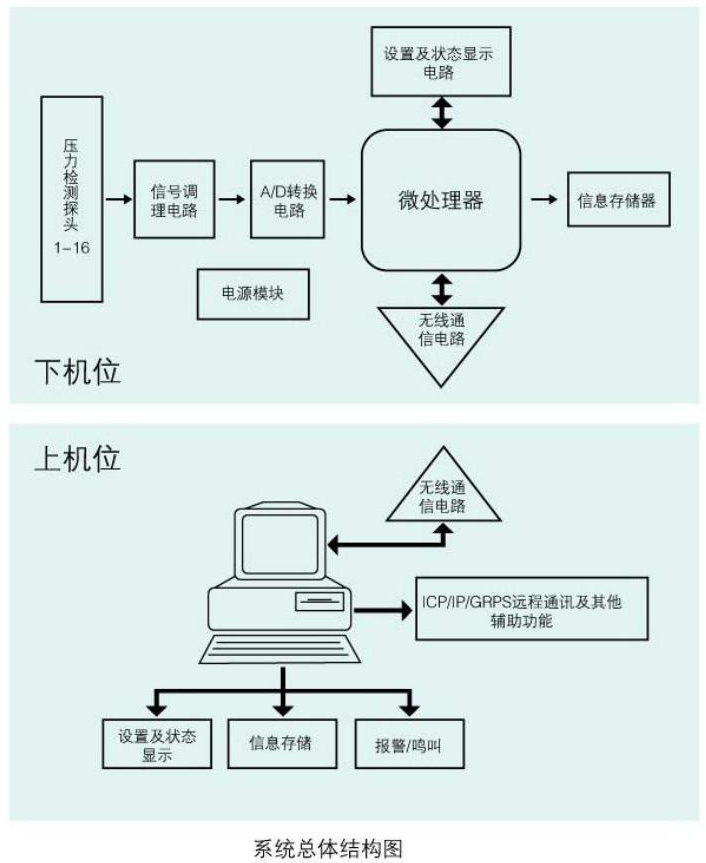

　　本系統主要是負責對鋼絲繩壓力數據進行采集、處理、顯示、存儲;系統結構圖如圖所示。

摩擦式提升機鋼絲張力差監測裝置

　　本方案主要是采用無線通訊方式，對礦用鋼絲繩張力進行監測，系統進行模塊化設計分為:壓力檢測模塊、系統控制模塊、數據傳送模塊、人機交互模塊，各模塊功能如下具體要實現以下功能:

　　1、壓力采集模塊責對鋼絲繩張力的測量，可在線監測提升鋼絲繩動態張力情況，防止鋼絲繩受力不平衡。

　　2、下位機控制模塊負責對采集數據的處理，并控制處理數據在上下位機之間傳送;當出現鋼絲繩張力不平衡、振動、超載等故障時，進行相應的實時聲光報警。

　　3、數據傳送模塊負責處理數據在系統控制部分與上位機之間的傳送。

　　4、人機交互模塊界面豐富，可直觀反映出鋼絲繩運行時張力情況，同時對鋼絲繩張力進行圖形顯示和數據顯示，并具備鋼絲繩張力監測數據存儲、數據處理和歷史查詢功能。

　　整個系統由下位機、上位機和在控制室里的人機界面三部分組成。當提升機開始工作時，人機界面發給上位機/采集命令，上位機通過無線通訊轉達給下位機，下位機開始鋼絲繩壓力數據采集并將在相關數據通過無線方式傳輸給上位機，上位機再將它們傳輸?shù)饺藱C(jī)界面顯示與儲存，同時上位機負責向遠程終端發送相關采集數據。

　　2.3 技術優點

　　( 1)綜合精度0.2%，工作溫度范圍-20~ 70°C;

　　(2)采用(蓄)電池供電;

　　(3)數據采集控制電路、無線數據通信模塊集成;

　　(4)上下位機之間數據通信采用無線方式，工作穩定，抗干擾能力強;

　　(5)支持多根鋼絲繩張力數據的同時采集;

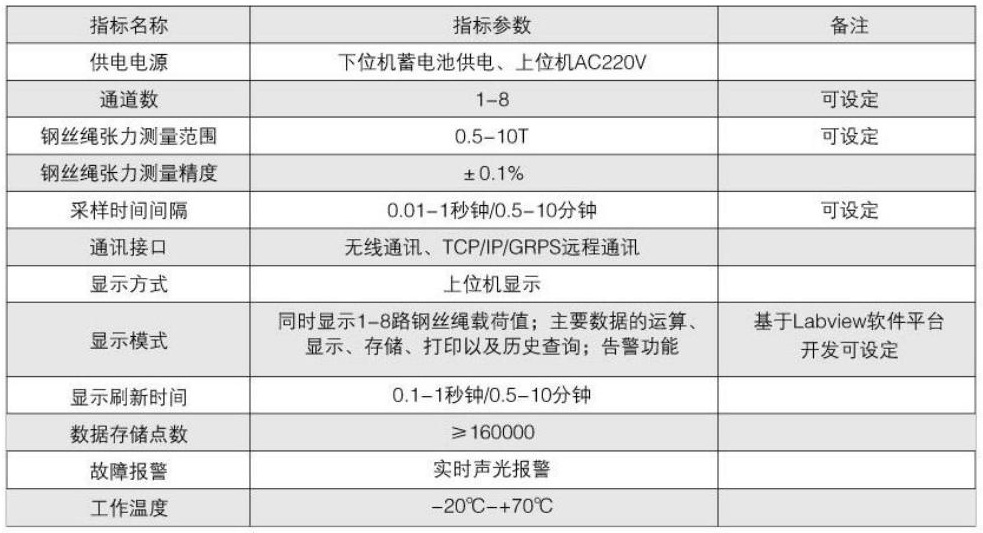

三、技術指標

四、可維護性及可靠性

系統遵從模塊化、集成化的設計思想，故障診斷明確，維修方便，產品出現故障及時進行更換，故障排除方便，可適應長時間連續工作。

五、產品配置清單

名稱	單位	數量	備注
數據采集中心	套	1
數據處理控制臺	套	1
傳感器	個	8
數據傳輸線纜	套	1
